Το PrismaPanel είναι ένα σύστημα πτυσσόμενων ανεξαρτήτου φύλλων, που παρέχει απεριόριστες δυνατότητες κίνησης των φύλλων για παράκαμψη
παρουσίαση p-panel
τεχνικά χαρακτηριστικά
οδηγός εγκατάστασης
| Τεχνικά χαρακτηριστικά | P-Panel |
|---|---|
| Υλικό | Αλουμίνιο |
| Φινίρισμα |  Ανοδίωση |
| Βαφή RAL | Διατίθεται κατόπιν επικοινωνίας |
| Πάχος υαλοπίνακα | 10mm |
| Αριθμός φύλλων | Χωρίς περιορισμό |
| Μέγιστο μήκος | 1000mm |
| Μέγιστο ύψος | 2800mm |
| Ύψος οδηγού | 76mm |
| Πλάτος οδηγού | 95mm |
| Ύψος μπάζας | 98mm |
| Κλείδωμα | ● Κλειδαριά ● Σύρτης |
| Το σύστημα αποτελείται από: |
|---|
| Τεχνικά χαρακτηριστικά | P-Panel |
|---|---|
| Οδηγός αλουμινίου |  107-46 | Οδηγός αλουμινίου |
| Μπάζα αλουμινίου |  107-47 | Μπάζα αλουμινίου |
| Μεταλλικό πίβοτ |  107-50 | Άνω πίβοτ ανοιγόμενου φύλλου |
| Εμπρός ράουλο |  107-60 | Εμπρός άνω ράουλο |
| Πίσω ράουλο |  107-59 | Πίσω άνω ράουλο |
| Ακραίο καπάκι |  107-349 | Ακραίο καπάκι κάτω μπάζας |
 107-350 | Ακραίο καπάκι κάτω μπάζας μεγάλο οβάλ |
|
 107-351 | Ακραίο καπάκι άνω & κάτω μπάζας |
|
 107-705 | Ακραίο καπάκι άνω με τρύπα allen |
|
| Πείρος συγκράτησης |  107-64 | Πείρος συγκράτησης υαλοπίνακα |
| Τεφλόν |  107-1413 | Γωνιακό τεφλόν πάρκινγκ |
 107-1414 | Τακάκι εκτροπής |
|
| Γωνία επιπεδότητας |  107-987 | Γωνία επιπεδότητας αρμοκάλυπτρου |
| Πείρος ευθυγράμμισης |  107-1380 | Πείρος ευθυγράμμισης οδηγού |
| Κουζινέτο |  107-1190 | Κουζινέτο μπίλιας δαπέδου |
| Πόμολο |  60-228 | Πόμολο μπουλ |
| Κυπρί |  24-19 | Κυπρί ελατηρίου για πείρο Φ12 (διπλό κλείδωμα) |
| Κλειδαριά |  20-59 | Κλειδαριά διπλού κλειδώματος άνευ μύλου |
 23-17 | Κύλινδρος κλειδαριάς διπλός 27-27mm |
|
| Σύρτης |  107-1189 | Σετ πείρων σύρτη |
| Μπρακέτο |  107-1219 | Μπρακέτο |
| Βουρτσάκι |  70-115 | Βούρτσα σκληρή στεγανοποίησης |
70-88 | Βούρτσα σκληρή στεγανοποίησης |
|
| Πολυκαρβονικό καρεκλάκι |  70-180 | Στεγανοποιητικό προφίλ “καρεκλάκι” με μαλακό φτερό |
70-152 | Στεγανοποιητικό προφίλ “καρεκλάκι” με μαλακό φτερό |
|
70-153 | Στεγανοποιητικό προφίλ “καρεκλάκι” με μαλακό φτερό |
|
 70-189 | Στεγανοποιητικό προφίλ “καρεκλάκι” με σκληρό φτερό |
|
| Πολυκαρβονικό τύπου “Π” |  70-188 | Στεγανοποιητικό προφίλ τύπου “Π” με υποδοχή για βουρτσάκι |
| Συμπληρωματικά εξαρτήματα συστήματος : |
|---|
| Πόμολα | |||
|---|---|---|---|

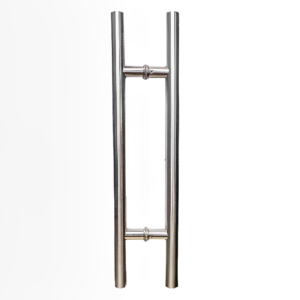

 60-259 |Πόμολο μπάρα |
|||
| Μηχανισμοί δαπέδου | |||
|---|---|---|---|

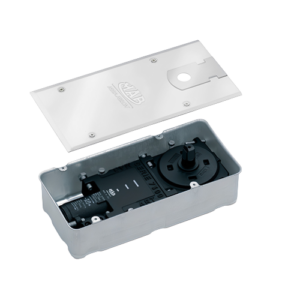

 30-43 | Μηχανισμός δαπέδου επαναφοράς 7305 |

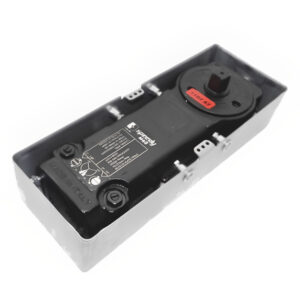

 30-23 | Μηχανισμός δαπέδου επαναφοράς M60 |
||
